RFSG6

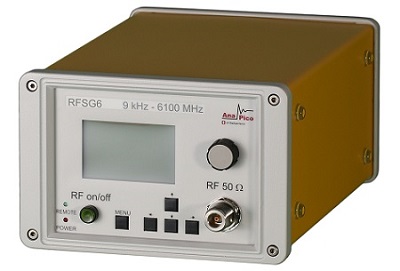

Генератор сигналов RFSG6

Краткие характеристики RFSG6

• Рабочий диапазон частот RFSG6: 9 кГц – 6,1 ГГц.

• Диапазон динамический:

- стандартный -30 дБм - более +18 дБм;

- опционально -120 дБм - более +17 дБм.

• Время установления частоты/амплитуды составляет: 20 мкс.

• Разрешение установления частоты соответствует: 0,001 Гц.

• Фазовый шум -130 дБн/Гц, 20 кГц отстройка, частота 1 ГГц несущей.

• Погрешность установления амплитуды равно: 0,9 дБ.

• Модуляция (внешний/внутренний источник):

- амплитудная, фазовая, импульсная, частотная, линейная частотная.

• Дополнительные возможности для прибора:

- импульсная модуляция от 30 нс шириной импульса;

- корпус, монтируемый в стойку 19” (RFSG-RM опция).

• Питание: батарея внутренняя, аккумуляторная (опция RFSG-B3).

Технические характеристики генераторов сигналов RFSG 2-4-6 (1 044 КБ)

Цена по запросу, e-mail: info@enemc.ru

Описание генератора сигналов RFSG6

Генератор сигналов RFSG6 - это современный портативный аналоговый прибор производства AnaPico для СВЧ.

Прибор охватывает рабочие частоты в радиусе до 6,1 ГГц, мощность максимальная равняется +20 дБм. Имеет низкое значение фазового шума, которое составляет -130 дБн/Гц. RFSG6 характеризуется очень быстрым переключением частоты, установка которой занимает 20 мкс.

RFSG6, несмотря на свои небольшие размеры, является полноценным генератором сигналов РЧ. Аналоговый генератор поддерживает стандартные интерфейсы, например, GPIB, LAN (VXI-11), USB (USBTMC).

Генератор сигналов RFSG6 имеет в наличие амплитудную (АМ), фазовую (ФМ), импульсную (ИМ), частотную (ЧМ), линейную частотную (ЛЧМ) модуляцию. Есть дополнительная возможность импульсной модуляции от 30 нс шириной импульса.

Данный генератор сигналов AnaPico RFSG6 используется в широком спектре задач, где необходим аналоговый высококачественный сигнал. Прибор составляет достойную конкуренцию дорогим высокопроизводительным приборам.

Компактный и прочный генератор сигналов RFSG6 потребляет мало энергии (12 Вт) постоянного тока, имеет незначительное тепловыделение и не требует вентилятора. Такие качества технического средства удобны для испытаний на различных объектах, в том числе полевых условиях.

Генератора сигналов RFSG6 производства AnaPico занесен в госреестр СИ.

Комплектация генератора сигналов RFSG6

• RFSG6 - генератор сигналов.

• Кабель соединительный Ethernet.

• Стандартный блок питания прибора.

• Руководство пользователя генератором сигналов RFSG6.

Дополнительные опции для RFSG6

• Опция B3 - аккумуляторный модуль (внутренний).

• Опция PE3 – расширение степени мощности для уровня менее -120 дБм.

• Опция URM – корпус для стойки 19”.

• Опция AVIOS - спецмодуляция электронного оборудования (вор/ILS).
