RFSG4

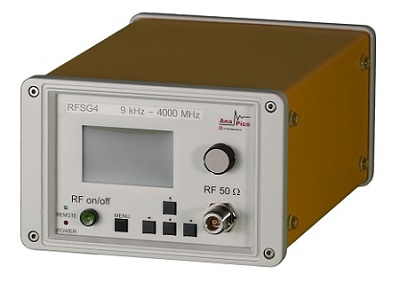

Генератор сигналов RFSG4

Краткие характеристики RFSG4

• Рабочий диапазон частот RFSG4: 9 кГц – 4 ГГц.

• Диапазон динамический:

- стандартный -30 дБм - более +18 дБм;

- опционально -120 дБм - более +17 дБм.

• Время установления частоты/амплитуды составляет: 20 мкс.

• Разрешение установления частоты соответствует: 0,001 Гц.

• Фазовый шум -130 дБн/Гц, 20 кГц отстройка, частота 1 ГГц несущей.

• Погрешность установления амплитуды равно: 0,9 дБ.

• Модуляция (внешний/внутренний источник):

- амплитудная, фазовая, импульсная, частотная, линейная частотная.

• Дополнительные возможности для прибора:

- импульсная модуляция от 30 нс шириной импульса;

- корпус, встраиваемый в стойку 19” (RFSG-RM опция).

• Питание: внутренняя батарея аккумуляторная (RFSG-B3 опция).

Технические характеристики генераторов сигналов RFSG 2-4-6 (1 044 КБ)

Цена по запросу, e-mail: info@enemc.ru

Описание генератора сигналов RFSG4

Генератор сигналов RFSG4 представляет современный портативный аналоговый прибор производства AnaPico для СВЧ.

Прибор охватывает рабочие частоты в радиусе до 4 ГГц, мощность максимальная равняется +20 дБм. Имеет низкое значение фазового шума, которое составляет -130 дБн/Гц. RFSG4 характеризуется очень быстрым переключением частоты, установка которой занимает 20 мкс.

Генератор сигналов RFSG4 имеет в наличие амплитудную (АМ), фазовую (ФМ), импульсную (ИМ), частотную (ЧМ), линейную частотную (ЛЧМ) модуляцию. Есть дополнительная возможность импульсной модуляции от 30 нс шириной импульса.

Прибор RFSG4, несмотря на свои небольшие размеры, является полноценным генератором сигналов РЧ. Аналоговый генератор поддерживает стандартные интерфейсы, например, GPIB, LAN (VXI-11), USB (USBTMC).

Прочный и компактный генератор сигналов RFSG4 потребляет мало энергии (12 Вт) постоянного тока, имеет незначительное тепловыделение и не требует вентилятора. Такие качества технического средства удобны для испытаний на различных объектах, в том числе полевых условиях.

Генератор сигналов AnaPico RFSG4 используется в широком спектре задач, где необходим аналоговый высококачественный сигнал. Прибор составляет достойную конкуренцию дорогим высокопроизводительным приборам.

Генератора сигналов RFSG4 производства AnaPico занесен в госреестр СИ.

Комплектация генератора сигналов RFSG4

• RFSG4 - генератор сигналов.

• Кабель соединительный Ethernet.

• Стандартный блок питания прибора.

• Руководство пользователя генератором сигналов RFSG4.

Дополнительные опции для RFSG4

• Опция B3 - аккумуляторный модуль (внутренний).

• Опция PE3 – расширение степени мощности для уровня менее -120 дБм.

• Опция URM – корпус для стойки 19”.

• Опция AVIOS - спецмодуляция электронного оборудования (вор/ILS).
