RFSG12

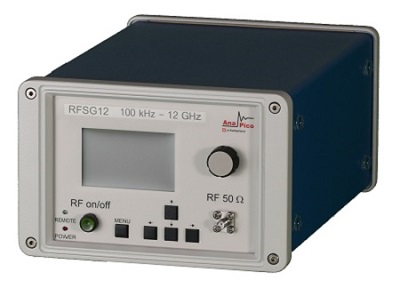

Генератор сигналов RFSG12
Краткие характеристики RFSG12
• Рабочий диапазон частот RFSG12: 9 кГц – 12 ГГц.
• Диапазон динамический:
- стандартный: -20 дБм - +15 дБм;
- опция HP: -20 дБм - +27 дБм;
- опция HP и PE3: -90 дБм - +22 дБм.
• Разрешение частотной установки: 0,001 Гц.
• Установление частоты/амплитуды составляет 200 мкс (опц. 30 мкс).
• Погрешность установления амплитуды соответствует: 0,3 дБ.
• Модуляция (внешний/внутренний источник):
- амплитудная, фазовая, импульсная, частотная, линейная частотная.
• Дополнительные возможности по модуляции:
- импульсная модуляция от 30 нс шириной импульса.
• Разные типы конструкции корпуса прибора (3 вида):
- стандартная конструкция корпуса;
- корпус с экраном сенсорным - TouchScreen (TP опция);
- корпус для встраивания прибора в стойку 19” (1URM опция).
Технические характеристики генераторов сигналов RFSG 12-20-26 (1 345 КБ)
Цена по запросу, e-mail: info@enemc.ru
Описание генератора сигналов RFSG12
Генератор сигналов RFSG12 – это современный портативный аналоговый прибор производства AnaPico для СВЧ.
Прибор охватывает рабочие частоты в радиусе до 12 ГГц. Характеризуется max мощностью +25 дБм, низким значением фазового шума -128 дБн/Гц. Генератор RFSG12 обладает быстрым переключением частоты, установка которой занимает 30 мкс.
В стандартный генератор сигналов RFSG12 на основе внутреннего генератора заложены амплитудная (АМ), фазовая (ФМ), импульсная (ИМ), частотная (ЧМ), линейная частотная (ЛЧМ) модуляции.
Прибор предусматривает 3 внутренних источника для модуляции, где допускается комбинирование, что делает возможным генерацию сложных сигналов для новейших систем связи, определения местоположения.
RFSG12, несмотря на свои небольшие размеры, является полноценным генератором сигналов РЧ. Аналоговый генератор поддерживает стандартные интерфейсы, например, GPIB, LAN, USB-TMC.
Прочный и компактный генератор сигналов RFSG12 потребляет незначительное количество энергии (12 Вт) постоянного тока, имеет небольшое тепловыделение, не требует вентилятора. Такие качества технического средства очень удобны для испытаний на различных объектах, в том числе в полевых условиях.
Генератор AnaPico RFSG12 используется в широком спектре задач, где необходим аналоговый качественный сигнал. Прибор составляет достойную конкуренцию другим более дорогим и высокопроизводительным приборам.
Генератор сигналов RFSG12 производства AnaPico занесен в госреестр СИ.
Применение генератора сигналов RFSG12
• НИОКР (малошумящий генератор СВЧ).
• Испытания на производстве (широкий динамический диапазон, наилучшее время коммутации).
• Имитация сигналов (сверхширокополосных, WiMax, радиолокационных).
• Оборонная, авиакосмическая промышленность (модуляция линейная частотная, импульсный модулятор).
• Сервисное, техническое обслуживание (питание от аккумуляторной батареи).
Комплектация генератора сигналов RFSG12
• Прибор RFSG12 - генератор сигналов.
• Кабель соединительный Ethernet.
• Стандартный блок питания прибора.
• Руководство пользователя генератором сигналов RFSG12.
Доступные опции для RFSG12
Опция для RFSG12 | Краткое описание опции |
| RFSG12-PE3 | Расширение диапазона динамического до -90 дБм |
| RFSG12-HP | Большая выходная мощность |
| RFSG12-9K | Частотный диапазон от 9 кГц |
| RFSG12-FS | Быстрое частотное переключение |
| RFSG12-B3 | Внутренняя батарея аккумуляторная |
| RFSG2-GPIB | Установка GPIB интерфейса |
| RFSG12-1URM | Корпус прибора для встраивания в 19" стойку |
| RFSG-RM | Монтажный набор для встраивания прибора в 19" стойку |
| RFSG12-TP | корпус с экраном сенсорным - TouchScreen |
| RFSG12-REAR | Перенесение на заднюю панель ВЧ-выхода |
| RFSG-BAG | Компактная и прочная переносная сумка для портативных приборов |
