RFSG26

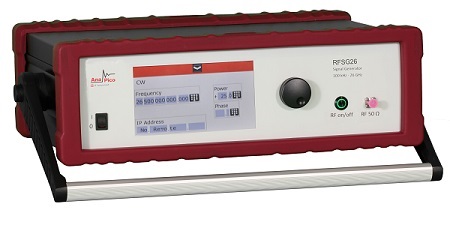

Генератор сигналов RFSG26
Краткие характеристики RFSG26
• Рабочий диапазон частот RFSG26: 9 кГц – 26 ГГц.
• Диапазон динамический:
- стандартный: -20 дБм - +15 дБм;
- опция HP: -20 дБм - +27 дБм;
- опция HP и PE3: -90 дБм - +22 дБм.
• Разрешение частотной установки: 0,001 Гц.
• Погрешность установления амплитуды соответствует: 0,3 дБ.
• Установление частоты/амплитуды составляет 200 мкс (опц. 30 мкс).
• Модуляция (внешний/внутренний источник):
- амплитудная, фазовая, импульсная, частотная, линейная частотная.
• Дополнительные возможности по модуляции:
- импульсная модуляция от 30 нс шириной импульса.
• Разнотипные конструкции корпуса прибора (3 типа):
- стандартная конструкция корпуса;
- корпус с экраном сенсорным - TouchScreen (TP опция);
- корпус для встраивания прибора в стойку 19” (1URM опция).
Технические характеристики генераторов сигналов RFSG 12-20-26 (1 345 КБ)
Цена по запросу, e-mail: info@enemc.ru
Описание генератора сигналов RFSG26
Генератор сигналов RFSG26 - это компактный аналоговый СВЧ прибор производства компании AnaPico.
Прибор охватывает рабочие частоты до 26 ГГц и характеризуется мощностью (максимальной) +25 дБм, пониженным значением фазового шума ?128 дБн/Гц. Генератор RFSG26 обладает сверхбыстрым переключением частоты, установка которой занимает 30 мкс.
На основе внутреннего генератора в стандартный СВЧ генератор RFSG26 заложены амплитудная (АМ), фазовая (ФМ), импульсная (ИМ), частотная (ЧМ), линейная частотная (ЛЧМ) модуляции.
Прибор AnaPico предусматривает три внутренних источника для модуляции, где допускается комбинирование, которое делает возможным генерацию сложных сигналов для новейших систем связи, а также для определения местоположения.
Несмотря на свои компактные размеры, RFSG26 является полноценным генератором сигналов РЧ. Такой аналоговый генератор может поддерживать стандартные интерфейсы, такие как: GPIB, LAN, USB-TMC.
Прибор RFSG26, имеющий прочную и малогабаритную конструкцию, потребляет минимум энергии (12 Вт) постоянного тока. Кроме того, у прибора не значительное тепловыделение и он не требует для охлаждения вентилятора. Такие качества генератора RFSG26 очень удобны для произведения испытаний на различных объектах, в том числе в полевых условиях.
Генератор AnaPico RFSG26 используется в обширном спектре задач, где нужен качественный аналоговый сигнал. Генератор RFSG26 успешно составляет достойную конкуренцию другим более дорогим и высокопроизводительным генераторам сигналов.
Генератор сигналов RFSG26 производства AnaPico занесен в госреестр СИ.
Применение генератора сигналов RFSG26
• НИОКР (генератор СВЧ с малым шумом).
• Имитация сигналов (сверхширокополосных, WiMax, радиолокационных).
• Испытания на производстве (широкий динамический диапазон, лучшее время коммутации).
• Сервисное, техническое обслуживание (питание осуществляется от аккумуляторной батареи).
• Авиакосмическая, оборонная промышленность (модуляция линейная частотная, импульсный модулятор).
Комплектация генератора сигналов RFSG26
• Прибор RFSG26 - генератор сигналов.
• Стандартный блок питания прибора.
• Кабель соединительный Ethernet.
• Руководство пользователя генератором сигналов RFSG26.
Доступные опции для RFSG26
Опции для RFSG26 | Краткое описание опций |
| RFSG12-PE3 | Расширение диапазона динамического до -90 дБм |
| RFSG12-HP | Большая выходная мощность |
| RFSG12-9K | Частотный диапазон от 9 кГц |
| RFSG12-FS | Быстрое частотное переключение |
| RFSG12-B3 | Внутренняя батарея аккумуляторная |
| RFSG2-GPIB | Установка GPIB интерфейса |
| RFSG12-1URM | Корпус прибора для встраивания в 19" стойку |
| RFSG-RM | Монтажный набор для встраивания прибора в 19" стойку |
| RFSG12-TP | корпус с экраном сенсорным - TouchScreen |
| RFSG12-REAR | Перенесение на заднюю панель ВЧ-выхода |
| RFSG-BAG | Компактная и прочная переносная сумка для портативных приборов |
Опция NM – отказ от специально встроенных средств модуляции по желанию заказчика (только для RFSG20 и RFSG26).
