RFSG20

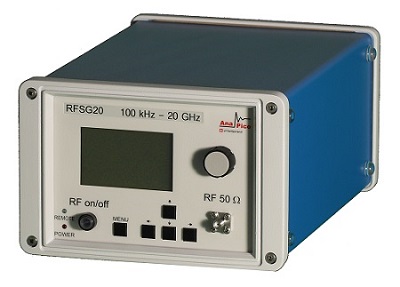

Генератор сигналов RFSG20
Краткие характеристики RFSG20
• Рабочий диапазон частот RFSG20: 9 кГц – 20 ГГц.
• Диапазон динамический:
- стандартный: -20 дБм - +15 дБм;
- опция HP: -20 дБм - +27 дБм;
- опция HP и PE3: -90 дБм - +22 дБм.
• Разрешение частотной установки: 0,001 Гц.
• Погрешность установления амплитуды соответствует: 0,3 дБ.
• Установление частоты/амплитуды составляет 200 мкс (опц. 30 мкс).
• Модуляция (внешний/внутренний источник):
- амплитудная, фазовая, импульсная, частотная, линейная частотная.
• Дополнительные возможности по модуляции:
- импульсная модуляция от 30 нс шириной импульса.
• Разные типы конструкции корпуса прибора (3 вида):
- стандартная конструкция корпуса;
- корпус с экраном сенсорным - TouchScreen (TP опция);
- корпус для встраивания прибора в стойку 19” (1URM опция).
Технические характеристики генераторов сигналов RFSG 12-20-26 (1 345 КБ)
Цена по запросу, e-mail: info@enemc.ru
Описание генератора сигналов RFSG20
Генератор сигналов RFSG20 - это инновационный портативный аналоговый СВЧ прибор от компании AnaPico.
Данная модель охватывает рабочие частоты в радиусе до 20 ГГц. Прибор характеризуется мощностью (максимальной) +25 дБм и пониженным значением фазового шума ?128 дБн/Гц. RFSG20 обладает быстрым переключением частоты, установка которой занимает 30 мкс.
На основе внутреннего генератора в стандартный генератор сигналов RFSG20 заложены амплитудная (АМ), фазовая (ФМ), импульсная (ИМ), частотная (ЧМ), линейная частотная (ЛЧМ) модуляции.
СВЧ-прибор предусматривает 3 внутренних источника для модуляции, где допускается комбинирование, что делает возможным генерацию сложных сигналов, например, для новейших систем связи, определения местоположения.
Несмотря на свои небольшие размеры, RFSG20 является полноценным генератором сигналов РЧ. Аналоговый генератор поддерживает стандартные интерфейсы: GPIB, LAN, USB-TMC.
Генератор сигналов RFSG20, имеющий прочную и компактную конструкцию, потребляет малое количество энергии (12 Вт) постоянного тока. У прибора небольшое тепловыделение и не требуется вентилятора. Такие качества генератора достаточно удобны для проведения испытаний на различных объектах, в том числе в полевых условиях.
Генератор AnaPico RFSG20 применяется в широком спектре задач, где нужен аналоговый качественный сигнал. Этот прибор составляет достойную конкуренцию другим более дорогим и высокопроизводительным приборам.
Генератор сигналов RFSG20 производства AnaPico занесен в госреестр СИ.
Применение генератора сигналов RFSG20
• НИОКР (малошумящий генератор СВЧ).
• Имитация сигналов (сверхширокополосных, WiMax, радиолокационных).
• Сервисное, техническое обслуживание (питание от аккумуляторной батареи).
• Испытания на производстве (широкий динамический диапазон, наилучшее время коммутации).
• Оборонная, авиакосмическая промышленность (модуляция линейная частотная, импульсный модулятор).
Комплектация генератора сигналов RFSG20
• Прибор RFSG20 - генератор сигналов.
• Кабель соединительный Ethernet.
• Стандартный блок питания прибора.
• Руководство пользователя генератором сигналов RFSG20.
Доступные опции для RFSG20
Опции для RFSG20 | Краткое описание опций |
| RFSG12-PE3 | Расширение диапазона динамического до -90 дБм |
| RFSG12-HP | Большая выходная мощность |
| RFSG12-9K | Частотный диапазон от 9 кГц |
| RFSG12-FS | Быстрое частотное переключение |
| RFSG12-B3 | Внутренняя батарея аккумуляторная |
| RFSG2-GPIB | Установка GPIB интерфейса |
| RFSG12-1URM | Корпус прибора для встраивания в 19" стойку |
| RFSG-RM | Монтажный набор для встраивания прибора в 19" стойку |
| RFSG12-TP | корпус с экраном сенсорным - TouchScreen |
| RFSG12-REAR | Перенесение на заднюю панель ВЧ-выхода |
| RFSG-BAG | Компактная и прочная переносная сумка для портативных приборов |
Опция NM – отказ от специально встроенных средств модуляции по желанию заказчика (только для RFSG20 и RFSG26).
