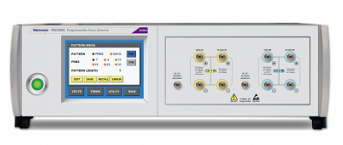

PatternPro PED 3000/4000 – Программируемый детектор ошибок
Особенности детектора PED3000/4000
• Количество каналов детектора: 1 – 2.
• Скорость передачи: 32, 40 Гбит/сек.
• Тестирование сразу нескольких каналов.
• Сверхвысокая чувствительность детектора ошибок.
• Обнаружение ошибок при передачи до 40 Гбит/сек.
• Производство PED3000/4000: Tektronix.
Цена по запросу, e-mail: info@enemc.ru
Описание детектора ошибок PED3000/4000 Tektronix
PED3000/4000 представляют собой серию высокопроизводительных детекторов битовых ошибок Tektronix, выпускаемых в 1-но и 2-х канальной конфигурации, которая позволяет делать анализ и измерение коэффициента бит/ошибок со скоростью передачи до 40 Гбит/сек для многоуровневых сигналов и сигналов без возврата к «0».
Данная серия приборов включает в себя несколько моделей (PED3201, PED3202, PED4001, PED4002), которые отличаются разным числом каналов и предельной скоростью передачи.
Современные детекторы поддерживают псевдослучайные двоичные PRBS последовательности, а также последовательности, задаваемые пользователем, с помощью функций ручного или автоматического согласования сигнала на входе данных и тактовой частоты, а также поддерживают запуск от последовательности заданной пользователем.
Детекторы ошибок PED3000/4000 – это прекрасное дополнение для взаимной работы с генератором цифровых последовательностей из серии PatternPro PPG.
1. Модели детектора ошибок PatternPro PED
| Модель | Описание устройства | Кол-во каналов | Скорость передачи максимальная |
| PED3201 | Одноканальный детектор ошибок | 1 | 32,0 Гбит/сек |
| PED3202 | Двухканальный детектор ошибок | 2 | 32,0 Гбит/сек |
| PED4001 | Одноканальный детектор ошибок | 1 | 40,0 Гбит/сек |
| PED4002 | Двухканальный детектор ошибок | 2 | 40,0 Гбит/сек |
2. Преимущества детекторов ошибок серии PED3000/4000
Сверхвысокая чувствительность детекторов ошибок серии PED3000/4000 способствует проведению анализа битовых ошибок даже при малом уровне сигнала, а также при небольшом открытии глазковых диаграмм.
Обнаружение шибок при передачи данных скоростью в 40 Гбит/сек позволяет проводить точную оценку битов для измерения параметра коэффициента битовых ошибок по сравнению в четверть или половину скорости.
Детектор ошибок PED4000 и PED3000 имеет возможность тестирования сразу нескольких каналов, что значительно упрощает проведение тестов современных многоканальных систем (DP-QPSK, 100GbE).
