BitAlyzer BA-1500 / 1600 - Измерители коэффициента битовых ошибок

Модели измерителей коэффициента бит/ошибок

Модель	Скорость передачи максимальная
BA1500	1,5 Гбит/сек
BA1600	1,6 Гбит/сек

Описание измерителей BitAlyzer серии BA Tektronix

Цена по запросу, e-mail: info@enemc.ru

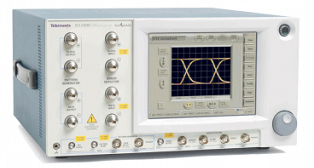

BitAlyzer-BA - измеритель коэффициента битовых ошибок от Tektronix, предназначенный для решения проблем, связанных с битовыми ошибками и целостностью сигнала. Данный измеритель – это отличный помощник для разработчика, которому необходимо проводить проверку, тестирование и отладку сложного электронного оборудования, также спутниковых систем связи.

Современные приборы Tektronix BitAlyzer серии BA отличаются высокой производительностью при анализе, а также регистрации сигналов. Измерители BitAlyzer-BA удобны и просты в эксплуатации, они позволяют оперативно выполнять задачи.

Измеритель коэффициента бит/ошибок оснащен большим набором средств, который позволяет проводить тестирование физического уровня, а также понятным интуитивно интерфейсом. В приборе осуществляется простой доступ к большому количеству информации.

1. Функции приборов BitAlyzer BA-1500, BA-1600

Измерители BitAlyzer серии BA выполняют генерацию последовательностей цифровых и производят анализ ошибок. Приборы могут делать измерение коэффициента бит/ошибок за 1,6 Гбит/сек. Модели BA-1500 и BA-1600 осуществляют анализ контура ошибок битовых сигналов PRBS и обнаруживают ошибки.

Специально предусмотренная функция коррелированного анализа приборов BitAlyzer BA проводится с помощью диаграмм глазковых с масками, типа «годен/негоден».

Контур коэффициента ошибок битовых производится с автосозданием масок.

Приборы BitAlyzer BA-1500 и BA-1600 измеряют ANSI джиттер (детерминированный, случайный, суммарный).

2. Преимущества измерителей BitAlyzer серии BA

Измеритель BitAlyzer серии BA сочетает в себе функцию генерации, а также функцию анализа, что обеспечивает прибору проведение проверки соответствия коэффициента бит/ошибок для новейших систем связи и электронных систем. Приборы BA-1500 и BA-1600, за счет анализа контура ошибок битовых сигналов PRBS и обнаружения ошибки, оперативно оценивают состояние целостности тестируемого сигнала, определяя случайные и детерминированные ошибки.

Функция коррелированного анализа приборов BitAlyzer из серии BA проводится с помощью диаграмм глазковых с масками (типа «годен/негоден»), что позволяет дать оценку соотношению случайных и детерминированных ошибок, а также сделать полный анализ ошибок, зависимых от моделей, анализ свободного интервала.

Модели BA-1500 и BA-1600 осуществляют тестирование и просмотр диаграмм глазковых, что можно рассматривать как функции коэффициента ошибок битовых.

Приборы BitAlyzer BA серии (BA-1500, BA-1600) обладают эффективным и быстрым методом нахождения компонентов джиттера псевдослучайных длинных PRBS31 последовательностей методом триангуляции, а графическое изображение делает анализ джиттера сверхточным, упрощая его проведение.

Тестеры битовых ошибок Tektronix

• Измеритель коэффициента битовых ошибок BitAlyzer®BA, модели: BA1500, BA1600.

• Анализатор коэффициента битовых ошибок BERTScope®BSA, модели: BSA85C, BSA125C, BSA175C, BSA286CL.

• Устройство восстановления тактовой частоты BERTScope®CR, модели: CR125A, CR175A, CR286A.

• Программируемый детектор ошибок PatternPro®PED, модели: PED3201, PED3202, PED4001, PED4002.

• Процессор предыскажений BERTScope DDP125C, линейный корректор LE320, модели: DPP125C, LE320.

• Генератор цифровых последовательностей PatternPro®PPG, модели: PPG1251, PPG1601, PPG1602, PPG1604, PPG3001, PPG3002, PPG3004, PPG3201, PPG3202, PPG3204, PPG4001.
