Specmon
Основные характеристики Specmon
• Диапазон частот: 1 Гц - 26,5 ГГц
• Длительность события мин. POI: 0,434 мксек
• Диапазон динамический SFDR: -80 дБн
• Полосы (в t реальном): 25, 40, 80, 125, 165 МГц
Особенности анализаторов Specmon
• Современная Swept DPX технология
• Полоса пропуск. в реальн. времени 165 МГц
• Память захвата может занимать до 4 Гб
• Расшир. возможности запуска с интеллект. сбор/данных
• Проведение демодуляции сигнала
• Функция привязки к местности
• Анализ сигнала возможен в нескольких областях
• Проведение измерений в полевых условиях
• Поддержка ПО разных разработчиков
• Сенсорный экран ЖК, диагональ - 10.4”
Цена по запросу, e-mail: info@enemc.ru

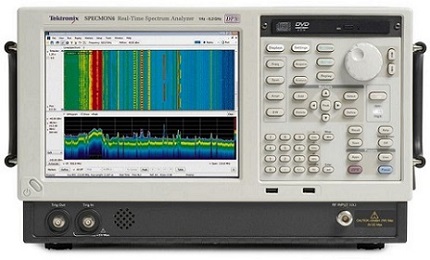

Описание анализатора спектра серии Specmon Tektronix
Анализатор Specmon является одним из лучших решением для обнаружения помех в сложных полевых условиях. Прибор Specmon позволяет оперативно обнаруживать, захватывать, проводить анализ сложно уловимых событий.
Благодаря Swept DPX технологии, захвату сигнала в широкой полосе, расширенной синхронизации анализатор Specmon может выявлять и захватывать короткие события (0,434 мксек) с вероятностью перехвата 100%. Такие характеристики прибора способствуют оперативному нахождению помех.
Заложенные в анализатор спектра функции (пеленгатор помех, привязка к местности, автоизмерения, демодуляция) значительно упрощают мониторинг сигналов для обнаружения помех.
В зависимости от диапазона частот серия анализаторов Specmon включает три модели: SPECMON3B, SPECMON6B, SPECMON26B.
1. Модели анализатора спектра Specmon
| Модель | Диапазон частот | Миним. длительность событий (POI) | Пропускная полоса в реальном времени | Динамический диапазон SFDR |
| SPECMON3B | 1 ГЦ - 3 ГГц | 0,434 мкс | 25 МГц, 40 МГц, 80 МГц, 125 МГц, 165 МГц | -80 дБн |
| SPECMON6B | 1 ГЦ - 6,2 ГГц | 0,434 мкс | 25 МГц, 40 МГц, 80 МГц, 125 МГц, 165 МГц | -80 дБн |
| SPECMON26B | 1 ГЦ - 26,5 ГГц | 0,434 мкс | 25 МГц, 40 МГц, 80 МГц, 125 МГц, 165 МГц | -80 дБн |
2. Преимущества анализаторов Specmon
Автоматическое сканирование анализатора Specmon (Swept DPX технология) на всем частотном диапазоне выявляет в реальном времени помехи разных переходных процессов.
Анализатор спектра Specmon позволяет со 100%-ым перехватом (POI) находить и захватывать события (в 165 МГц полосе пропускания) до 0,43 мкс длительностью.
Благодаря наличию у Specmon функций запуска DPX и запуска по маске частотной, упрощается захват редчайших переходов. Интеллектуальное сохранение позволяет запоминать события, которые интересны.
Увеличенная память захвата (до 4 Гб) делает для прибора Specmon возможным накапливать данные результатов мониторинга до 12 лет.
Встроенные функции привязки к местности (подключение приемника GPS через Bluetooth или порт USB) вычисляют конкретное местоположение захваченных источников помех. Специальные пакеты ПО позволяют проводить демодуляцию сигнала в общей сложности для более 20 видов модуляции цифровых и аналоговых сигналов (частотная, амплитудная и др.).
Анализатор Specmon может делать анализ сигнала сразу в нескольких областях (частоты, времени, модуляции) с коррелированными маркерами.
Встроенные функции прибора Specmon позволяют оперативно проводить измерения (напряженность поля, параметры импульса, мощность в каналах, интенсивность сигнала, исследование на ЭПМ, занятость частотной полосы, побочные сигналы и др.) в полевых условиях.
В Specmon анализаторе спектра предусматривается поддержка ПО сторонних разработчиков: MatLab (анализ данных IQ), MapInfo или Google Earth (привязка к местности), ОС Ultimate Win 7 (программные приложения и продукты).
Анализатор спектра серии Specmon Tektronix имеет сенсорный крупный ЖК экран, который упрощает работу пользователя, исключая необходимость в клавиатуре и мыши.
