RSA7100A


анализатор спектра RSA7100A

Характеристики RSA7100A


Пропуск. полоса:

до 800 МГц


Част. диапазон:

16 кГц – 14/26,5 ГГц


Хранение данных поток. вещания:

до 2 часов


Мин. длительность события (POI):

700 нс


Полоса в реальном времени:

320/800 МГц


Диапазон динамический (SFDR):

65 дБн

Цена по запросу, e-mail: info@enemc.ru

Описание анализатора спектра RSA7100A

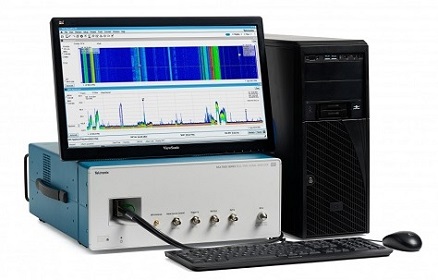

RSA7100A представляет собой анализатор широкополосных сигналов, который служит для проведения в реальном режиме времени анализа спектра в полосе до 800 МГц. Прибор обеспечивает хранение данных потоковых передач до 2 часов.

Широкополосный анализатор спектра RSA7100A – это новое инновационное решение Tektronix, которое сочетает полосу 800 МГц (реальный режим времени) с временем записи длительностью до 2-х часов.


Прибор RSA7100A создан для мониторинга спектра, а также для разработки средств РЭБ, РЛС и др.

Диапазон частот (16 кГц – 26,5 ГГц) анализатора RSA7100A позволяет охватывать большую область задач для широкополосных приложений.

Для разработчиков РЛС, систем РЭБ необходимо осуществлять широкополосный анализ импульсов и модуляции. Прибор RSA7100A позволяет воплощать эти цели, при этом значительно снижая стоимость данных решений.

Анализатор спектра RSA7100A регистрирует в реальном времени сигналы в 700 нс и производит глубокий подробный анализ этих сигналов под управлением ПО SignalVu-PC.


Качество полученных подробных характеристик и параметров о сигналах с помощью анализатора RSA7100A Tektronix гораздо точнее, чем данные, полученные от современных анализаторов других производителей.

После захвата сигнала DataVu-PC значительно упрощает поиск нужных пользователю событий, которые хранятся уже в базе данных. Данное ПО обеспечивает поиск и маркировку сигналов по импульсу и по амплитуде. Таким образом возможно обработать до 2 млн. импульсов, при этом. измерив их длительность, мощность, начальную частоту и конечную частоту, период следования.


Полученные измерения возможно экспортировать в Pulse Descriptor Word для дальнейшей их обработки. ПО DataVu-PC позволяет извлекать небольшие IQ-файлы из захваченного файла большого объема путем ручного отбора или с помощью автоматического поиска.

Анализатор RSA7100A Tektronix имеет небольшую массу и размеры. Вес RSA7100A: 23,8 кг. Габариты: 451 х 178 х 660 мм.


1. Особенности анализатора спектра RSA7100A


Основные особенности RSA7100A следующие:

• Диапазон 16 кГц – 14/26,5 ГГц поддерживает проведение анализа импульсов, модуляции, WLAN и измерений (при поддержке SignalVu-PC) времени установки амплитуды и фазы сигнала.

• Захват на массив RAID потокового вещания длительностью до 2-х часов (при полосе 800 МГц) обеспечивает запись информации о длительных последовательностях событий и о внешних условиях.

• Под управлением программы SignalVu-PC анализатор RSA7100A обеспечивает быстрый поиск, а также маркировку событий (хранящихся в массивах), которые представляют интерес.


2. Преимущества анализатора спектра RSA7100A


Широкий диапазон RSA7100A (16 кГц – 14/26,5 ГГц) позволяет охватить используемые частоты в связи и радиолокации.

Полосы захвата со значениями 50, 320, 800 МГц обеспечивают проведение анализа устройств с широкой пропускной полосой и проведение мониторинга широкополосных сигналов в реальном времени.


Характеристики высокопроизводительного широкополосного анализатора спектра RSA7100A позволяют проводить высокоточные измерения с минимальным уровнем шумов. Прибор Tektronix RSA7100A способен выполнять высококачественный и углубленный анализ спектра стандартных и широкополосных сигналов.

Анализатор RSA7100A обеспечивает контроль в реальном времени сеансов регистрации и захват сигналов большой сложности для последующего просмотра переходных процессов при выполнении лабораторных или полевых испытаний.


Дополнительный для анализатора приемник GPS проводит корреляцию времени и положения по отношению с результатами иных измерений.

Во время лабораторного и полевого тестирования анализатором RSA7100A возможна регистрация передач данных на RAID длительностью до 2-х часов (полная полоса захвата).


Комплект прилагаемых лицензий SignalVu-PC (анализ GP модуляции, импульсов, стандарты LTE, Bluetooth, WLAN и пр.) позволяет расширить их возможности.

Под управлением анализатора RSA7100A ПО DataVu обеспечивается обнаружение и маркировка представляющих интерес сигналов. Данные возможно экспортировать в SignalVu-PC или иные средства анализа.


3. Основные параметры модели RSA7100A Tektronix


Модель RSA TektronixДиапазон частотПоказатель POIПолоса в реальном времениПоказатель SFDR
RSA7100A От 16 кГц до 14/26,5 ГГц 700 нс 320/800 МГц 65 дБн
