TSG4100A
Особенности векторных генераторов
• Полоса пропускания внешняя: IQ – 200 МГц
• Полоса пропускания внутренняя: IQ – 6 МГц
• Развертка внутренняя ОСХО обеспечивает:
- устойчивость старения менее ±0,05 x 10-6
- стабильность температуры менее ±0,002 x 10-6
• Широкий охват частоты на выходе с постоянной составляющей
• Легкий переход на источник модуляции векторной с помощью ПО
Цена по запросу, e-mail: info@enemc.ru
Описание генератора векторных сигналов
Векторный генератор сигналов Tektronix используется в среднем радиочастотном диапазоне, в пропускной полосе модуляции, составляющей до 200 МГц.
Эти генераторы сигналов серии TSG4100A поддерживают легкое для пользователя обновление ПО даже в полевых условиях, изменяя модуляцию от аналоговой до цифровой и векторной.
Генераторы TSG4100A векторных сигналов имеют сверхгибкую конфигурацию и защиту CAPEX. Векторный генератор сигналов дополняет другие решения в области тестирований на среднем РЧ диапазоне, такие как: осциллографы MDO3000, USB анализатор спектра RSA306.

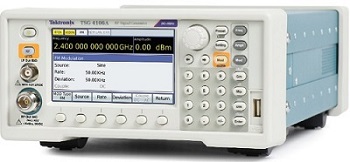

В линейку векторных генераторов TSG4100A входят несколько моделей, отличающиеся частотным диапазоном: TSG4106A, TSG4104A, TSG4102A.
Модели генератора TSG4100A векторных сигналов
| Модель | Обнавление в полевых условиях ПО | Частотный диапазон |
| TSG4102A | Векторная модуляция базовая, EDGE, GSM, P25, DECT, W-CDMA, PDC, NADC, TETRA, внешняя IQ модуляция, анализ аудисигнала | 2 ГГц |
| TSG4104A | Векторная модуляция базовая, EDGE, GSM, P25, DECT, W-CDMA, PDC, NADC, TETRA, внешняя IQ модуляция, анализ аудисигнала | 4 ГГц |
| TSG4106A | Векторная модуляция базовая, EDGE, GSM, P25, DECT, W-CDMA, PDC, NADC, TETRA, внешняя IQ модуляция, анализ аудисигнала | 6 ГГц |
Преимущества векторного генератора
• Полоса пропускания внутренняя (IQ – 6 МГц) векторного генератора сигналов обеспечивает основные цифровые выходные сигналы РЧ, а также узкополосные сигналы связи.
• Пропускная полоса внешняя (IQ – 200 МГц) генератора векторных сигналов обеспечивает сверхширокую полосу, необходимую в беспроводных сигналах связи.
• За счет специального ПО генератор TSG4100A поддерживает функции генератора векторных и аналоговых сигналов, что является недорогим решением для такого совмещения.
• Развертка временная ОСХО дает стабильную невысокую температуру и отличную устойчивость к старению, что создает превосходные условия для проведения задач по разработке и исследованию.
• Широкий охват частоты на входе с постоянной составляющей векторного генератора сигналов компании Tektronix исключает необходимость использовать дополнительные приборы и оборудование для работы с низкой частотой и постоянным током.
