Уникальные антенны и наборы антенн A.H.Systems
A.H.Systems
Американская компания A.H.Systems является разработчиком и производителем уникального высокотехнологичного антенного оборудования и устройств для испытаний на ЭМС/ЭМИ.
A.H.Systems включает в свою линейку следующее оборудование: измерительные антенны и штативы для них, компактные наборы антенн, пробники и различные аксессуары.
Оборудование производства A.H.Systems
Оборудование A.H.Systems проходит заводскую индивидуальную калибровку, идеально для тестирования согласно MIL-STD, CISPR, EN, FCC, IEC, VDE, SAE и пр.

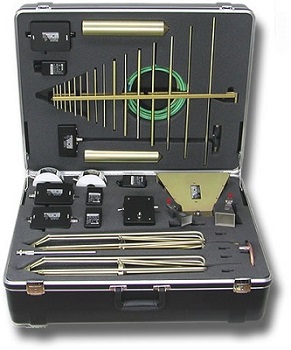

1. Наборы антенн
Наборы антенн A.H.Systems идеально подходят для оперативного измерения необходимых параметров исследуемого объекта на различных частотах. Наборы антенн для измерений имеют разные диапазоны от 2 Гц до 2 - 40 ГГц и включат в себя различные типы антенн (AK-2G, -4G, 7G, -18G, -26G, -40G).
В ассортименте есть комплекты приемных или передающих антенн для тестов на экранирование в радиусе 1 КГц – 18 ГГц (AK-285T, -285R); наборы штыревых, рупорных, гибридных, дипольных, вибраторных, рамочных антенн. Наборы антенн размещаются в удобном транспортировочном кейсе вместе с необходимыми для них аксессуарами.
У других производителей измерительных антенн нет такого разнообразия компактных наборов, которые были бы такие удобными для пользователя. Развертывание антенн для проведения работ по измерениям происходит очень быстро и также быстро производится их свертывание.
2. Антенны
2.1. Рупорные антенны
Рупорные антенны от завода A.H.Systems представлены рядом разнообразных моделей, охватывающие от 170 МГц – 40 ГГц (SAS-570, -571, -572, -573, -574, -575, -580, -581, -582, -583, -584, -585, -586, -586, -587, -588). Антенны имеют разные характеристики (КУ, диапазон, конструкцию) и служат для тестов на излучение/помехоустойчивость.
2.2. Рамочные антенны
Рамочные от A.H.Systems антенны (SAS-560, -561, -562B, -563B, -564) варьируются в радиусе 20 Гц – 30 МГц. На НЧ (20 Гц – 30 МГц) антенны используются для измерений H-поля, на ВЧ (> 100 МГц) – E/H поля. Отлично подходят для проверки по MIL-STD 285, NSA 65-6.
2.3. Логопериодические антенны
Прочные, высококачественные логопериодические антенны имеют низкий КСВ, большое значение КУ и допустимой мощности. Наибольший общий диапазон моделей антенн (SAS-510-2, -510-4, -510-7, -512-2, -512-4, -512-7, -512F-2, -512F-4, -512F-7, -515, -517, -519-4, 519-7) составляет 80 МГц – 7 ГГц. Среди антенн есть раскрывающиеся и нераскрывающиеся. Уникальная конструкция раскрывающейся антенны позволяет быстро привести ее в рабочий режим.
2.4. Дипольные антенны
Диполи от A.H.Systems охватывают разнообразный частотный диапазон. Многообразие моделей антенн (FCC-1, -2, -3, -4; TV-1, -2; широкополосные SAS-530, -530H; трубчатые SDA-900, -915, -1270, -1440, -1575, -1750, -1950, -2450) служит хорошим подспорьем для заказчика по выбору антенны под конкретную задачу. Применяются для проверки стандартов, измерения затуханий и пр. Диполи отличаются сверхмалыми потерями устройства (согласующего).
2.5. Биконические антенны
Биконические антенны, предлагаемые производителем A.H.Systems, охватывают максимальный участок 20 МГц – 18 ГГц (SAS-540, -542, -543, -544, -544F, -545, -547). Данные антенны отлично подходят для тестов на помехоустойчивость и измерений по FCC, VDE, TEMPEST, MIL-STD.
2.6. Билогопериодические антенны
Гибридные (билогопериодические) антенны представлены в радиусе 25 МГц – 7 ГГц (SAS-521-2, -521-4, -521-7, -521F-2, -521F-4, -521F-7, -522-2, -522-5). Среди антенн есть раскрывающиеся и нераскрывающиеся. Уникальная конструкция раскрывающейся антенны позволяет быстро привести ее в рабочий режим. Антенны подходят для тестов на помехоустойчивость и измерений по FCC, VDE, TEMPEST, MIL-STD.
2.7. Вибраторные антенны
Антенны вибраторного типа рассчитаны для исследования E-поля. Данные антенны в общей сложности могут охватывать участок 100 Гц – 60 МГц (SAS-550-1B, -550-2B, -551). Вибраторные активные антенны служат для тестов по FCC, MIL-STD, TEMPEST; пассивные – для проверки на помехоустойчивость, экранирование.
2.8. Штыревые антенны
Штыревые A.H.Systems антенны (HFR-1, -2, -3, -4) работают в общей сложности в рамках 100 Гц – 30 МГц. Антенны используют для тестов магнитного поля.
3. Принадлежности A.H.Systems
К принадлежностям можно отнести необходимые аксессуары и устройства, которые предназначены для работы антенного оборудования и способствующие удобному, качественному тестированию. Среди принадлежностей можно выделить следующие: предусилители (PAM), пробники (BCP, ICP), калибровочные устройства (CPF) и прочее.
Выводы
Уникальность антенн и наборов антенн от A.H.Systems делает их востребованными и высоко конкурентными на рынке в сфере тестирований на ЭМС/ЭМИ и различные стандарты. Оборудование отвечает самым современным требованиям, имеет отменные характеристики и наивысочайшее качество, очень удобно в использовании, обладает надежной и современной конструкцией. А универсальные антенные принадлежности антенн делают рабочий процесс для пользователя комфортным и удобным.
