Тестирование РЧ сигналов
Решения для РЧ тестирования
• На базе осциллографов.
• На базе анализаторов сигналов.
• На базе генераторов сигналов векторных.
• На базе генераторов сигналов формы произвольной.
Области применения решений РЧ тестирования
• Техническое обслуживание оборудования.
• Тестирование: Wi-Fi, Bluetooth, APCO-P25.
• Тестирование радаров, оборудования военного назначения.
• Разработка, проектирование, отладка РЧ устройств.
• Для обнаружения помех, управления спектром.
• Использование приборов для обучения и образования.
Тестирование радиочастотных (РЧ) сигналов

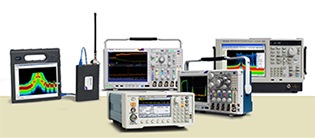

Тестирование РЧ сигналов эффективно проводится на базе современных приборов Tektronix. Приборы позволяют проводить генерация, а также полный анализ сигналов, что позволяет решать сверхсложные задачи для разработки и отладки микроволнового, беспроводного, радиочастотного оборудования.
1. Применение осциллографов
Решение для РЧ тестирования на базе высокопроизводительных осциллографов Tektronix, а также осциллографов Rigol и других известных производителей позволяет измерять характеристики сверхширокополосных устройств за счет встроенного в осциллограф ПО векторного анализатора сигналов – SignalVu. Применение данного программного обеспечения позволяет тестировать в диапазоне до 70 ГГц. Такая комбинация может достигаться также за счет цепочки компьютера с SignalVu и осциллографа Tektronix серии MDO4000.
Благодаря комбинации высокопроизводительного осциллографа с анализатором сигнала реального времени производится довольно простое и легкое измерение характеристик РЧ сигнала. Один такой прибор Tektronix может объединять функции цифрового осциллографа, анализатора импульса, векторного анализатора, анализатора спектра, тестера WLAN или Bluetooth.
Встроенный векторный анализатор позволяет производить на осциллографе (DPO7000, MSO/DPO5000, MSO/DPO70000) расширенные измерения РЧ сигнала с помощью ПО SignalVu.
За счет удобного интерфейса таких осциллографов легко и просто настраиваются функции измерений в РЧ диапазоне. Регистрация данных в сверхширокой полосе (до 70 ГГц) делает возможным поддерживать управление радиолакацией, спутниковой связи, военных коммуникаций.
Высокопроизводительные осциллографы Tektronix осуществляют отображение информации сразу в нескольких областях, что дает возможность оперативно ликвидировать проблемы сигнала по фазе, частоте, амплитуде, а также модуляции с временной корреляцией.
Автоматизированные измерения, поддержка беспроводных стандартов, дополнительные опции (расширенный анализ, автоматизация измерения импульса) значительно упрощают и расширяют процесс тестирования РЧ сигналов.
2. Применение анализаторов сигналов
Проведение тестирования на базе анализаторов сигналов Tektronix в режиме реального времени делает возможным измерять практически весь спектр радиочастотных сигналов. За счет новейшей технологии отображения РЧ реального спектра DPX, которая применяется во всех анализаторах сигналов производства Tektronix, решаются все необходимые задачи по устранению проблем, начиная с определения параметров сигналов, изменяющихся во времени.
Для тестирования РЧ сигналов Tektronix предлагает для оперативного процесса ПО SignalVu.
Данная программа используется для настольных (RSA5000) и USB анализаторов спектра (RSA306), комбинированных осциллографов.
3. Использование генераторов сигналов векторных
Использование генераторов Tektronix сигналов векторных позволяет производить РЧ, ПЧ, СВЧ сигналы, а также аналоговые и цифровые полосы частот. А за счет ПО RFXpress значительно упрощается генерация сверх сложных сигналов.
Векторные генераторы Tektronix из серии TSG4100A имеют высокую производительность в среднем диапазоне РЧ сигналов (до 200 МГц пропускания модуляции).
Данные генераторы могут обновлять ПР даже в полевых условиях (от аналоговых до цифровых и векторных возможностей модуляции) и обеспечивают гибкую структуру и отменную защиту CAPEX.
Векторные генераторы дополняют другие решения по РЧ тестированию на базе анализаторов и осциллографов Tektronix.
4. Генераторы сигналов формы произвольной
Использование генераторов Tektronix произвольной формы позволяет генерировать РЧ, ПЧ, СВЧ сигналы, а также аналоговые и цифровые полосы частот. А за счет ПО RFXpress значительно упрощается создание сверх сложных сигналов.
Компания Tektronix предлагает линейку генераторов сигналов с произвольной формой, которые обеспечивают простое генерирование сигналов из модельных в реальные условия.
Данные генераторы электрических сигналов обладают отменными характеристиками (до 50 Гвыб/сек, до 4-х каналов).
Специализированный программный пакет SignalXpress и RFXpress значительно облегчает и сокращает по времени генерацию сигналов высокой сложности.
Генератор сигналов формы произвольной дает возможность протестировать множество высокоскоростных последовательных стандартов.
ПО SerialXpress в комбинации с генераторами AWG (AWG5200, AWG70000) облегчает симуляцию джиттера и создание сигналов, что значительно сокращает временной период от разработки образцов до их тестирования.
Создание высокоточных осциллограмм за счет применения ПО позволяет осуществлять тщательную проверку проекта, измерения характеристик, определения пределов, тестирование на стандарты.
Высокое разрешение и скорость позволяет генераторам произвольной формы сигналов производить схемы модуляции сложной степени для оптических когерентных систем связи.
Только Tektronix предлагает измерительное и тестовое оборудование, способное тестировать и проводить оценку когерентной модуляции.
Генераторы сигналов Tektronix произвольной формы, обладающие высоким разрешением и скоростью, осуществляют наивысшую точность тестирования, которое применяется для военной электроники и радаров.
