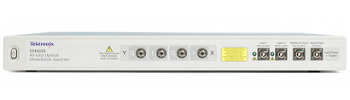

OM4000 – Анализатор оптической модуляции

Характеристики OM4000

• Модели: OM4225, OM4245

• Полосы пропускания: 25 ГГц, 45 ГГц

Модели анализатора модуляции OM4000

Модель	Полоса пропускания
OM4225	25 ГГц
OM4245	45 ГГц

Цена по запросу, e-mail: info@enemc.ru

Описание анализаторов серии OM4000 Tektronix

Анализаторы OM4000 представляют собой серию когерентных анализаторов Tektronix для модуляции оптических сигналов.

В серию OM4000 входят две модели анализаторов OM4225 (полоса 25 ГГц) и OM4245 (полоса 45 ГГц).

За счет тесной интеграции с осциллографами серии DSA8300 (70 ГГц) эквивалентного времени и серии DPO70000SX (70 ГГц) реального времени анализатор модели OM4245 поддерживает максимальную гибкость при создании систем.

Анализатор OM4245 для регистрации несущего оптического сигнала (до 80 Гбод) применяет метод когерентного обнаружения. Затем с помощью метода, производящего цифровую обработку сигналов, прибор OM4245 анализирует модуляцию и характеристики источника. Анализатор OM4245 обладает большой библиотекой графических диаграмм и технических результатов, которые поддерживаются специальным пользовательским интерфейсом, делающим удобную работу пользователя.

Специальное многофункциональное ПО MATLAB расширяет и обеспечивает гибкость настройки системы анализа.

1. Особенности анализаторов OM4225 и OM4245

Анализаторы модуляции OM4000 (OM4225 и OM4245) поддерживают системы с различными несущими, в том числе 400G Superchannel.

Приборы осуществляют характеризацию (до 80 Гбод) сигналов на осциллографе стробоскопическом 70 ГГц серии DSA8300 и осциллографе реального времени 70 ГГц серии DPO70000SX.

Анализаторы оптической модуляции OM4225 и OM4245 обладают оптимальными алгоритмами для обработки оптических сигналов.

Модели анализаторов серии OM4000 поддерживают передачу сигнала с двойной поляризацией, а также совместимы с приемниками (когерентными) других изготовителей.

Приборы проводят полный анализ амплитудной и фазовой модуляции, поддерживают MATLAB.

Конструкция OM4000 предусматривает два встроенных лазера ECDL с узкими диапазонами.

2. Преимущества анализаторов серии OM40000

Для получения пользователем анализатора из серии OM40000 точных и верных результатов не нужны в области обработки сигналов специальные знания.

Приборы позволяют выполнять анализ систем автоматически (со многими несущими), а также создавать отчеты по результатам тестирований для последующего анализа.

Проводимый анализаторами OM4225 и OM4245 подробный анализ включает в том числе показатель сигнал/шум, а также зависимость коэффициента битовых ошибок и порога срабатывания.

Анализаторы модуляции Tektronix серии OM40000 имеют тесную интеграцию с высокопроизводительными осциллографами Tektronix эквивалентного и реального времени.
