PNA20

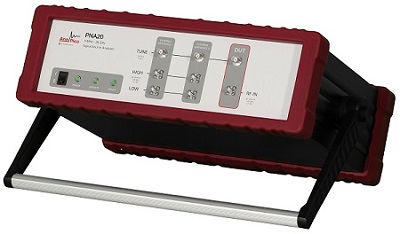

Анализатор фазовых шумов PNA20

Краткие характеристики анализатора PNA20

• Диапазон PNA20: 1 МГц – 26,5 ГГц.

• Отстройка:

-100 дБн/Гц (при 1 Гц);

-110 дБн/Гц (при 10 Гц);

-125 дБн/Гц (при 100 Гц);

-155 дБн/Гц (при 1 кГц);

-170 дБн/Гц (при 10 кГц);

-170 дБн/Гц (при 10 МГц).

• Отстройка от несущей, диапазон: 0,1 Гц – 50 МГц.

• Входная мощность, уровень:

15 дБм - +20 дБм (менее 2 ГГц);

10 дБм - +23 дБм (более 2 ГГц).

Технические характеристики анализаторов серии PNA (1 610 КБ)

Описание типа средств измерения - анализаторов серии PNA (226 КБ)

Цена по запросу, e-mail: info@enemc.ru

Описание анализатора фазовых шумов PNA20

Анализатор фазовых шумов PNA20 – это универсальный компактный прибор AnaPico, работающий в диапазоне 1 МГц – 26,5 ГГц и имеющий -190 Дбн/Гц максимальную чувствительность.

Данный измерительный прибор можно охарактеризовать, как интегрированное решение, включающее необходимые функции для обеспечения анализа параметров источников сигнала ВЧ/СВЧ (тактовые, кварцевые, с электрическим резонатором генераторы и другие).

Измеритель PNA20 имеет компактную, надежную конструкцию. Этот многофункциональный анализатор имеет USB-TMC, LAN (VXI-11), GPIB (на заказ) интерфейсы. Современный графический интерфейс, SCPI – язык команд и API библиотека делает PNA20 легким и удобным в использовании.

Прибор PNA20 служит для измерения вносимых и абсолютных фазовых шумов и для измерения в импульсном режиме амплитудных и фазовых шумов.

Измеритель серии PNA имеет 2-х канальную систему кросс-корреляции с 2-мя перестраиваемыми опорными внутренними источниками. Однако, проведение измерений возможно проводить также с использованием опорных внешних сигналов.

Анализатор фазовых шумов AnaPico PNA20 занесен в госреестр СИ.

Возможности анализатора фазовых шумов PNA20

• Кросс-корреляционная обработка.

• Измерения амплитудных и фазовых шумов одновременно.

• Встроенный амплитудный детектор, частотомер, тестер ГУН.

• Возможность произведения испытательных работ в автоматическом режиме.

• Измерения в импульсном режиме фазовых шумов при меняющейся ширине и периоде импульсов.

• Измерения вносимых и абсолютных фазовых шумов (в том числе в импульсном режиме).

Комплектация анализатора фазовых шумов PNA20

• PNA20 - измеритель фазовых шумов.

• Адаптер мощности, пределы: 100 В - 240 В.

• Кабель соединительный Ethernet.

• Руководство пользователя измерителем PNA20 (CD-диск).
